NIESTANDARDOWY SPRZĘT MORSKI OEM / ODM

Niestandardowy sprzęt morski spełniający wysokie wymagania wydajnościowe

Podziel się wymaganiami dotyczącymi rysunków i aplikacji. Sprawdzamy wykonalność, opracowujemy próbki funkcjonalne i uzgodnić testowanie przed przeniesieniem zatwierdzonych wymagań do produkcji.

Omów projekt niestandardowy Zobacz projekty inżynieryjne

Zacznij od szczegółów projektu poniżej. Nasz zespół inżynierów odpowie, podając kanał przesyłania rysunków.

Przegląd projektu i narzędzia wewnętrzne

Przed wypuszczeniem narzędzi sprawdzana jest geometria, ryzyko procesowe i punkty kontroli.

Prototypowanie funkcjonalne

Przed produkcją próbki są sprawdzane pod kątem dopasowania, ruchu i uzgodnionych wymagań dotyczących zastosowania.

Walidacja wydajności i spójność

Zatwierdzone normy stają się podstawą kontroli produkcji. Kolejne partie są sprawdzane w ten sam sposób uzgodnione kryteria.

Wybrane projekty inżynierskie

Dwa przykłady kontroli inżynieryjnej: poprawa działania zawiasów tłumiących poprzez precyzję odlewania i sprawdzanie bicie kierownicy po końcowym spawaniu.

PRZYPADEK 01 · ROZWÓJ WYDAJNOŚCI

Poprawa wydajności zawiasów tłumiących poprzez odlewanie Precyzja

Po doprecyzowaniu wymagań klienta udoskonaliliśmy precyzję procesu odlewania metodą traconego paliwa przeszedł wiele iteracji i przetestował poprawiony zawias.

Wymagania klienta

Klient potrzebował zawiasu amortyzującego, który zapewni wymaganą kontrolę nad pokrywą podczas jej pracy zakres kąta po wielokrotnym użyciu. Pozostawanie w stanie nienaruszonym nie wystarczyło: konieczne było także działanie tłumiące oceniane.

Ulepszenie inżynierii

Udoskonaliliśmy proces odlewania metodą traconego zolu krzemionkowego, aby poprawić dokładność wymiarową zawiasu komponentów, co skutkuje lepszą skutecznością tłumienia.

Wynik recenzji klientów

The customer reviewed the post-improvement results shown here and was satisfied with the revised hinge's wykonanie dla projektu.

Dlaczego utrata tłumienia pojawiła się najpierw w pobliżu pozycji zamkniętej?

W tej konfiguracji testowej pokrywa jest prawie pozioma, gdy jest zamknięta. Dlatego jego waga wytwarza najwięcej moment zamknięcia w pobliżu pozycji zamkniętej. Gdy skuteczność tłumienia spada, kontrola staje się niewystarczająca widoczne najpierw w tym zakresie kątów.

Ilustracyjna zależność mechaniczna. The curve shows relative lid closing moment, not measured hinge moment tłumiący.

Zapis testu tłumienia po ulepszeniu

Jedna para ulepszonych zawiasów otrzymana 6 maja 2025 r. · Pokrywa 1,6 kg · Pięć zakresów kąta

OK / Unstable / NG — wpisy stanu jakościowego z oryginalnego zapisu testu.

Nagrane otwarcie/ Zamknięcie licznika	0–30°	30–45°	45–60°	60–70°	70–90°
100	OK	OK	OK	OK	OK
200	OK	OK	OK	OK	OK
250	Nietrwały	OK	OK	OK	OK
300	NG	Nietrwały	OK	OK	OK
800	NG	NG	Nietrwały	OK	OK
1100	NG	NG	NG	Nietrwały	OK
1800	NG	NG	NG	NG	Nietrwały
2000	NG	NG	NG	NG	Tłumienie w dużej mierze stracone

W zarejestrowanych punktach kontrolnych obejmujących 100 i 200 operacji otwierania i zamykania, wszystkie pięć zakresów kątów było zaznaczono OK. Pierwszy niestabilny wpis pojawił się przy 250 w zakresie 0–30°. Późniejsze wpisy pokazują dotknięty zakres rozszerzał się w miarę kontynuacji testów. Przy 2000 zapis pokazuje NG w pierwszych czterech zakresach kątów a tłumienie w dużej mierze utracone w zakresie 70–90 °. Na wykazie nie stwierdzono żadnych widocznych pęknięć punkty kontrolne.

PRZYPADEK 02 · POWTARZALNOŚĆ PRODUKCJI

Kontrolowanie bicia kierownicy po końcowym spawaniu

Korekta felgi po zgrzaniu szwem to tylko etap pośredni. Spawanie szprych i piasty w gotowy produkt koło może wprowadzić dalszy ruch, więc bicie jest sprawdzane ponownie po końcowym spawaniu montażowym.

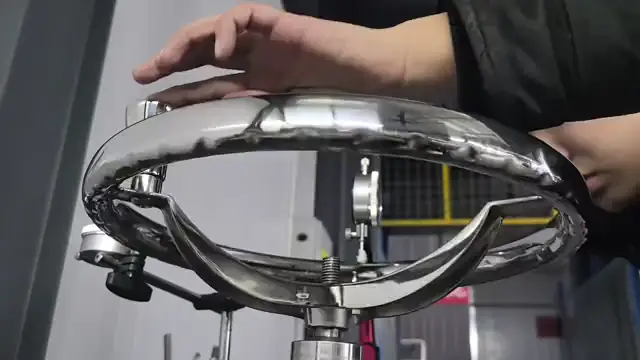

Kontrola bicia za pomocą czujnika zegarowego po końcowym spawaniu montażowym.

Sekwencja produkcyjna

1 Rolowanie obręczy

2 Spawanie szwów obręczy

3 Wstępne ustawienie obręczy

4 Polerowanie obręczy

5 Końcowe spawanie montażowe

6 Kontrola bicia wskaźnika zegarowego

7 Truing korygujący

8 Uszczelka

Końcowa kontrola spoiny

Gotowe koło sprawdza się czujnikiem zegarowym poprzez pełny obrót i koryguje w razie potrzeby wcześniej pakowanie. Kontrole te stanowią część sekwencji produkcyjnej, a nie tylko zatwierdzanie próbek.

Podany limit kontroli — ten program

±2,5 mm

Do 2,5 mm w górę i 2,5 mm w dół w uzgodnionym układzie inspekcyjnym.

Produkcja jest kontrolowana zgodnie z bardziej rygorystycznym celem wewnętrznym przed pakowaniem. Konfiguracja i akceptacja inspekcji limity są ustalane dla każdego projektu.

Od przeglądu inżynieryjnego do produkcji

Każdy niestandardowy projekt przebiega według zorganizowanej ścieżki — od potwierdzenia wymagań po dostarczenie spójnych partii produkcyjnych.

01

Potwierdzenie wymagań

Dostosuj się do swoich wymagań.

OEMPrzejrzyj i zoptymalizuj swój rysunek

ODMWspólny rozwój na podstawie Twojej koncepcji

02

Projektowanie dla produkcji

Udoskonal projekt, aby był gotowy do produkcji.

OEMDostosuj swój rysunek do możliwości produkcyjnych

ODMOpracuj projekt gotowy do produkcji od koncepcji

03

Prototyp i weryfikacja

Przygotuj próbkę funkcjonalną. Sprawdź wymiary, dopasowanie, wykończenie powierzchni i wydajność pod kątem uzgodnionej specyfikacji. Poprawki i problemy należy rozwiązać przed rozpoczęciem produkcji.

04

Zatwierdzenie trasy produkcyjnej

Wyślij zatwierdzoną próbkę do bezpośredniego sprawdzenia. Po potwierdzeniu finalizujemy oprzyrządowanie, parametry procesu, osprzęt i kryteria kontroli do produkcji seryjnej.

05

Kontroluj produkcję

Wykonuj zlecenia produkcyjne w oparciu o zablokowaną linię bazową. Zatwierdzone rysunki, zapisy inspekcji i punkty kontroli jakości są przenoszone dalej, aby zachować spójność każdej partii.

Będziemy szczerzy – zależy nam na tej pracy.

W istocie postrzegamy to jako rozmowę. Wnosisz doświadczenie użytkowania końcowego i wizję produktu, jaką miałeś nieść latami. Wnosimy wieloletnie doświadczenie w odlewaniu, dyscyplinę DFM i możliwości produkcyjne na pełną skalę. Wierzymy, że kiedy te dwie strony się spotkają, wyjdzie na jaw coś, czego żadna z nich nie mogłaby zbudować w pojedynkę.

Nasz partner w Australii spędził trzydzieści lat w tej branży. Przez osiemnaście lat udoskonalał swoją koncepcję, zgłaszania patentów i szukania kogoś, kto mógłby to faktycznie zrealizować. Zrobiliśmy. I bycie częścią to dla nas wiele znaczyło.

Wiemy, ile przemyśleń i wytrwałości kryje się za pomysłem na produkt. Kiedy ktoś nam zaufa, że pomożemy to prawda, traktujemy to poważnie. I to jest ta część naszej pracy, która naprawdę sprawia nam przyjemność.
